Конструктор модуль регулятора напруги LM317, СОБЕРІ САМ
- Готово до відправки
- Код: 7000002834
105 ₴
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

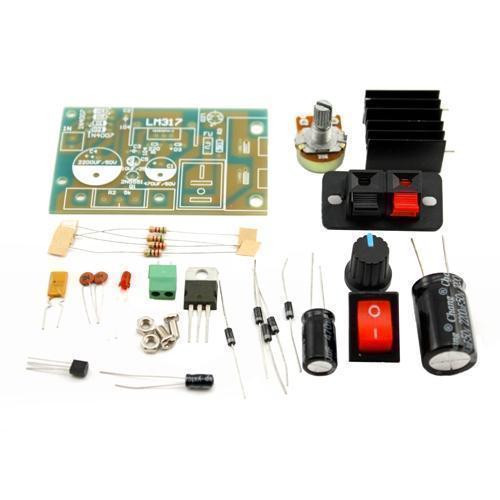

Набір для створення модуля плавного регулювання напруги. Може працювати як із постійною, так і змінною вхідною напругою. Ідеальний для вивчення радіотехніки.
Склад набору:
Найменування | Характеристика | Код | К-во |
Резистор | 200R | R1 | 1 |
15K | R2 | 1 | |
Потенціометр | 5K | VR1 | 1 |
Керамічний конденсатор | 104P | C1 C4 | 2 |
Електролітичний конденсатор | 2200u F/50V | C2 | 1 |
10u F/25V | C3 | 1 | |
470u F/50V | C5 | 1 | |
Діод | 1N4007 | D1~D5 | 5 |
Светодиод (LED) | Ф3 червоний | D6 | 1 |
Транзистор | 9014 | Q1 | 1 |
Регулятор напруги 1.2V для 37V | LM317T | U1 | 1 |
Радіатор | 30*25*30 мм | U1 | 1 |
Клеми та перемикачі | KF-301-2P | J1 | 1 |
DC*5.5-2.1 | J2 | 1 | |
2.54 2P (vertical) | J3 J4 | 2 | |
4mm banana jack | P1 P2 | 2 | |
Ручка | 180° | VR1 | 1 |
Мідний циліндр | M3 10+6 | 4 | 4 |
Муфта | М3 | 4 | 4 |
Винт | M3 6 | 1 | 1 |
Підтримуючи вставка для LED | Ф4 6 мм | 1 | 1 |
Вихідний дріт | banana jack | 1 | 1 |
Друкована плата | 69*50 мм | 1 | 1 |
Схема монтажа модуля:
- Діапазон вхідної напруги: постійне 5-35 В, змінне 6-25 В
- Діапазон вихідної напруги: постійне 1.3-30 В
- Максимальний струм: 1 А
- Розмір плати: 7.0 х 4.7 см
Користувацькі характеристики | |
---|---|
Гарантійний термін | 30 днів |
Країна-Виробник Товару | Китай |
- Ціна: 105 ₴
